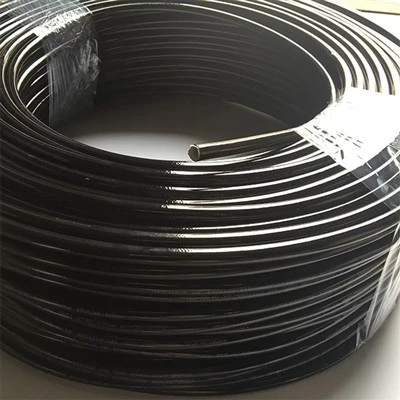

Sae100 R7 Thermoplastischer Schlauch

Aufbau des SAE 100 R7-Rohrs: Ölbeständiger synthetischer thermoplastischer Kern (Nylon)
Verstärkung: Zwei Geflechte aus hochfester Kunstfaser
Bezug: Abriebfestes Polyurethan
Temperatur: -40 Grad bis +100 Grad

Anfrage senden

Beschreibung

KONSTRUKTION:

SAE 100R7-Schläuche bestehen aus einem thermoplastischen Innenrohr, einer Verstärkungsschicht aus einer oder mehreren Schichten hochfestem Textilgarn und einer Außenhülle, die die Verstärkung vor Umwelteinflüssen schützt. Typischerweise Polyurethan oder andere synthetische Gummis, die hohen Temperaturen standhalten und chemikalienbeständig sind. Diese Schläuche sind für Mitteldruckanwendungen ausgelegt und bieten hervorragende Flexibilität, wodurch sie sich leichter in engen Räumen verlegen lassen.

PARAMETER:

GRÖSSE		SAE	I.D		O.D	W. P		P.P		B.P		min BR		W.T
Mm	Zoll	Bindestrich	Mindest	Max	Max	Mpa	Psi	Mpa	Psi	Mpa	Psi	Zoll	mm	Kg/m
5	3/16	-03	4.6	5.4	11.4	21	3045	42	6090	84	12180	3.54	90	0.073
6.3	1/4	-04	6.2	7.0	13.7	19.2	2780	38.5	5580	77	11165	3.94	100	0.090
8	5/16	-05	7.7	8.5	15.6	17.5	2535	35	5075	70	10150	4.53	115	0.128
10	3/8	-06	9.3	10.3	18.4	15.7	2275	31.5	4565	63	9135	4.92	125	0.155
13	1/2	-08	12.3	13.5	22.5	14	2030	28	4060	56	8120	7.09	180	0.224
16	5/8	-10	15.5	16.7	25.8	10.5	1520	21	3045	42	6090	8.07	205	0.277
19	3/4	-12	18.6	19.8	28.6	8.7	1260	17.5	2535	35	5075	9.45	240	0.330
25	1	-16	25.0	26.4	36.7	7	1015	14	2030	28	4060	11.81	300	0.403

Anwendungen für SAE 100R7-Thermoplastschläuche:

**Konstruktion:**

- SAE 100R7-Schläuche bestehen aus einem thermoplastischen Innenrohr, einer Verstärkungsschicht aus einer oder mehreren Lagen hochfestem Textilgarn und einer Außenhülle, die die Verstärkung vor Umwelteinflüssen schützt.

**Eigenschaften:**

- Sie sind leicht und weisen eine gute Beständigkeit gegen Abrieb, Chemikalien und extreme Temperaturen auf.

- SAE 100R7-Schläuche vertragen höhere Temperaturen als einige herkömmliche Gummischläuche und eignen sich daher für Anwendungen, bei denen Temperaturschwankungen häufig sind.

- Sie sind nicht elastisch und behalten nach dem Biegen ihre Form, was bei Installationen mit engen Biegungen von Vorteil ist.

**Anwendungen:**

1. Automobilindustrie: SAE 100R7-Schläuche werden in einigen Automobilanwendungen verwendet, beispielsweise in Servolenkungssystemen, Kupplungssystemen und Bremsleitungen, insbesondere in Sportwagen und anderen Fahrzeugen, bei denen eine Gewichtsreduzierung erwünscht ist.

2. Industriemaschinen: Diese Schläuche werden in verschiedenen Industrieanwendungen eingesetzt, darunter Werkzeugmaschinen, Roboter und Materialtransportgeräte, bei denen Flexibilität und chemische Beständigkeit wichtig sind.

3. Marine: Bei Marineanwendungen können SAE 100R7-Schläuche für weniger kritische Systeme verwendet werden, die keinen hohen Druck erfordern, wie etwa bestimmte Decksausrüstungen oder Steuerungssysteme.

4. Öl und Gas: In der Öl- und Gasindustrie können SAE 100R7-Schläuche für hydraulische Steuersysteme auf Bohrinseln oder zum Transport von Flüssigkeiten bei mittlerem Druck verwendet werden.

SAE 100R7-Schläuche sind nicht für Hochdruckanwendungen geeignet und sollten nicht anstelle von Schläuchen verwendet werden, die für den Einsatz bei höheren Drücken ausgelegt sind.
